Zündschloss: Dynamo

Bewertung:  / 2
SchwachSuper

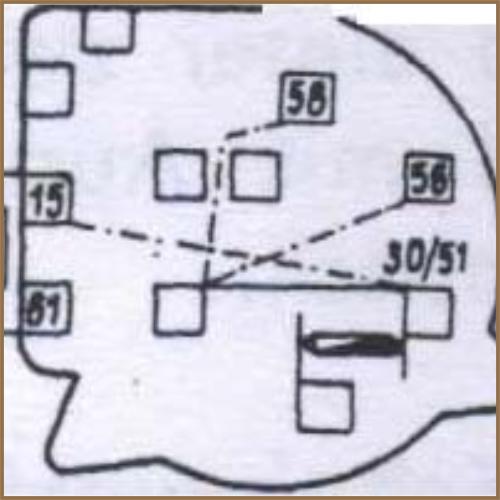

Zündschlüssel entfernt Zündschlüssel eingesetzt Zündschlüssel nach links gedreht Zündschlüssel nach rechts gedreht
entfernt eingesetzt links gedreht rechts gedreht
  Bei Tageslicht Zündung (15) eingeschaltet
Kontroll-Lampe (61) erlischt, nachdem der Motor angeworfen ist
30/51 Akkumulator und Dynamo
15 Zündung und Kontroll-Lampe
56 Abblend-Glühlampe
56 Hinterlampe
31/51 Akkumulator und Dynamo
15 Zündung und Kontroll-Lampe
57 Stadtlicht
58 Hinterlampe

Wirkungsweise des zentralen Zünd- und Beleuchtungsschalters

Im Lampenkopf sitzt der zentrale Zünd- und Beleuchtungsschalter. Zieht man den Steckschlüssel heraus, wird die Zündung des Motors außer Betrieb gestellt. Mit Drehen des Schaltschlüssels nach rechts, ist die Stadtbeleuchtung und das Schlusslicht, bei Linksdrehen, das Abblendlicht und die Hinterlampe eingeschaltet.

Schaltplan:

Schaltplan
